輪椅測試假人 檢測準確

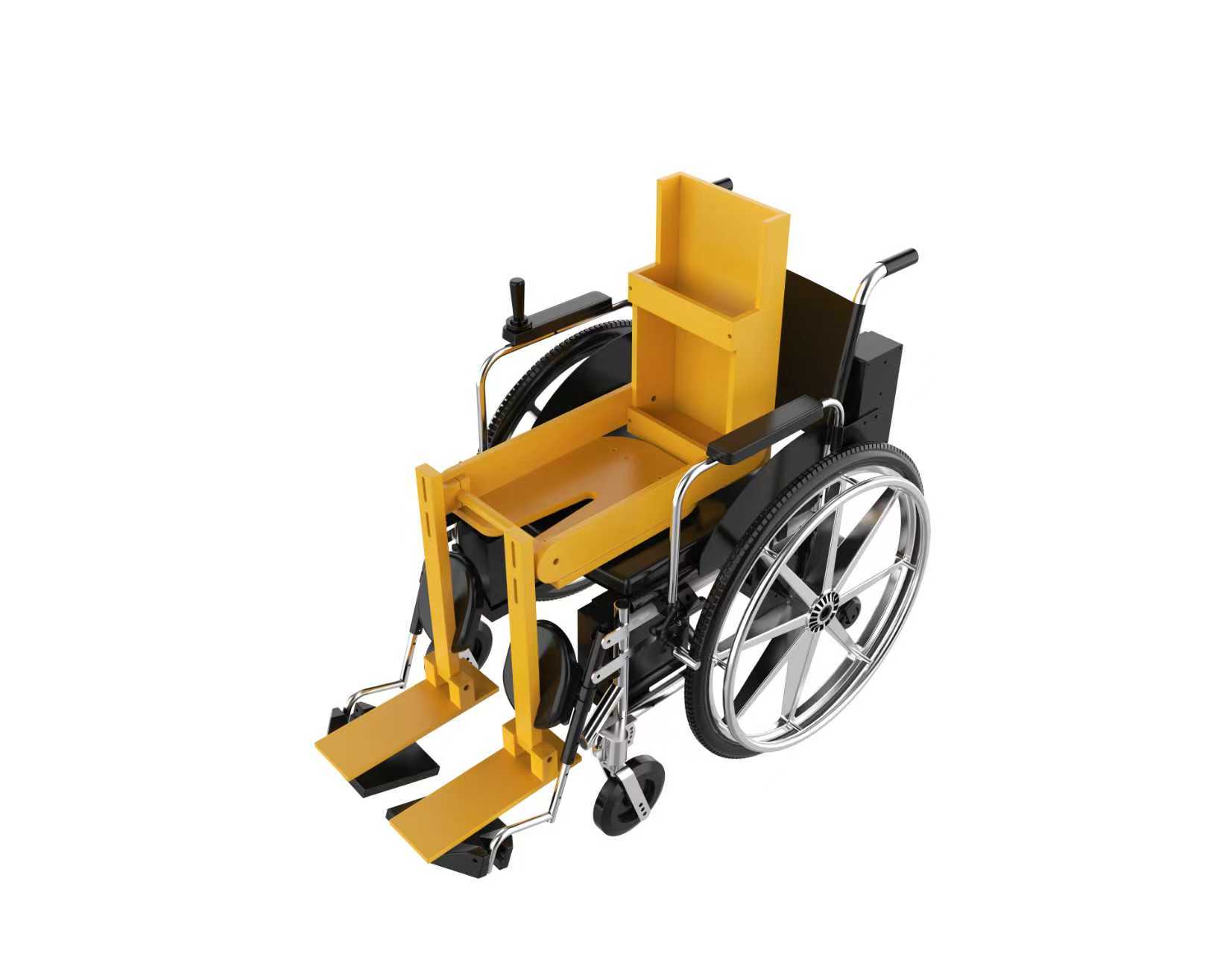

CW-3W輪椅測試假人

一、輪椅測試假人基本要求

應符合GB/T 18029.11-2021 要求

二、輪椅測試假人技術參數

1、質量:100kg、75kg、50kg、25kg

2、假人整體質心位置

1) 25kg：X189, Y178mm ±25mm

2) 50kg：X204, Y198mm ±25mm

3) 75kg：X220, Y217mm ±25mm

4) 100kg：X235, Y236mm ±25mm

3、假人各部分的質量、質心

1) 25kg：

軀干：13.5±3kg，質心：X85mm，Y265mm

大腿：6.5±3kg，質心：X250mm，Y210mm

小腿：5±1kg，質心：X388mm，Y-97mm

2) 50kg：

軀干：28±3kg，質心：X105mm，Y290mm

大腿：14±3kg，質心：X237mm，Y218mm

小腿：8±1kg，質心：X493mm，Y-162mm

3) 75kg：

軀干：44.5±3kg，質心：X125mm，Y315mm

大腿：22.5±3kg，質心：X309mm，Y157mm

小腿：8±1kg，質心：X493mm，Y-162mm

4) 100kg：

軀干：61±3kg，質心：X145mm，Y340mm

大腿：31±3kg，質心：X346mm，Y134mm

小腿：8±1kg，質心：X493mm，Y-162mm

4、轉軸位置：

1) 髖關節轉軸的向前位置應為78mm±25mm。

2) 髖關節轉軸的高度應為78mm±25mm。

3) 膝關節轉軸的高度應為78mm±25mm。

4) 膝關節轉軸與髖關節轉軸間距可調，調節范圍為大腿長度名義值+75mm，若是遞增調節，增量不應大于15mm。若髖關節和膝關節允許自由轉動，調節機構應能鎖緊。

5) 其他應符合GB/Z 18029.11-2021中7.2的要求。

5、加載墊：大腿加載板、軀干加載板、腳加載板各四個規格，應符合GB/Z 18029.11-2021中6.3、7.3的要求。

注：未注明相關參數，全部以GB/Z 18029.11-2021標準要求為準。
